SAH-X 旋轉式暖風器
概述
SAH系列暖風器是無錫市華通電力設備有限公司生產的利用蒸汽加熱空氣的一種換熱器。該設備主要應用于電力項業，也可用作其它項業中利用蒸汽加熱空氣的相關設備中。
傳熱元件通常采用翅片管，翅片管型式通常有：鋼鋁軋制復合螺旋翅片管；鋼制高頻電阻焊螺旋翅片管；鋼制X型雙圓翅片管三種傳熱元件可供用戶選擇。
SAH系列暖風器是利用汽輪機低壓抽汽作為熱源來加熱空氣的。暖風器設計是以蒸汽的凝結放熱為基礎的，設計基點就是使加熱蒸汽冷凝放熱變成飽和水后不斷的排放出去。
電站鍋爐的空氣預熱器入口端采用暖風器后，可以避免在預熱器金屬表面造成的氧腐蝕和三氧化硫造成的硫酸腐蝕，使金屬壁的積灰大為減輕，不致因堵灰造成引風阻力的增加，從而大大延長空氣預熱器的使用壽命，確保機組的安全運行。
結構形式及技術特點

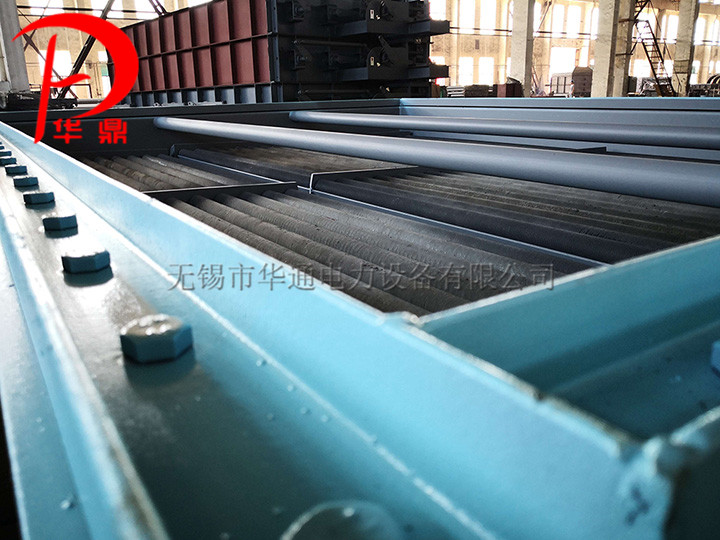

SAH系列暖風器是由錯列或順列布置的翅片管束，通過上下聯箱聯接后安裝在金屬框架內。
根據風道尺寸大小或管排數量的不同，可分為單片、數片并聯或串聯后組成暖風器組供貨，以方便檢修或養護。
并聯或串聯單片之間聯接處均設有密封墊，并可裝設供檢修用的抽出導軌。
鋼制翅片管束采用整體熱浸鍍鋅處理，提高換熱和防腐性能，框架內外涂有耐熱油漆，有較好的防腐和密封性能。

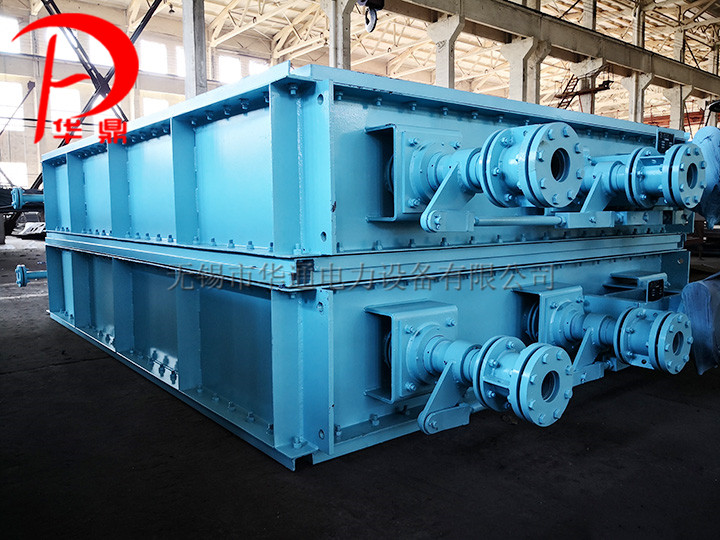

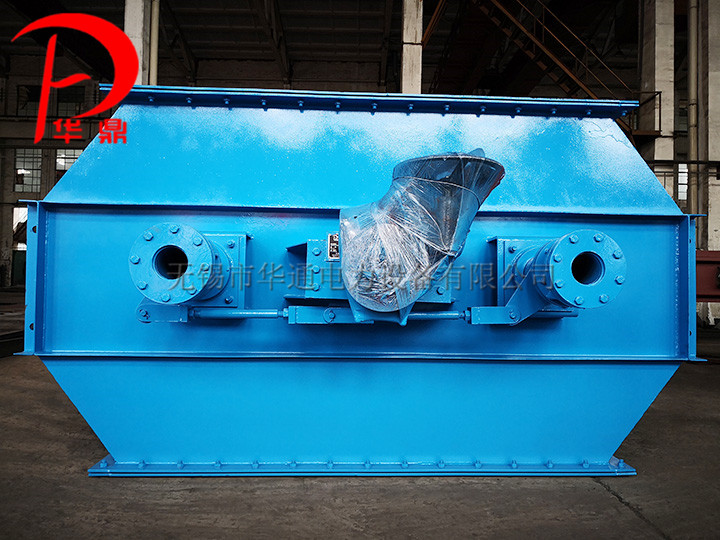

SAH-X型暖風器采用了可旋轉式結構，暖風器單片管簇組可以旋轉90°，以減小迎風面積和阻力，減少電耗，達到節能效果。
上下聯箱可根據實際需要設計成可拆式聯箱。長期運行后，如翅片管與聯箱板出現脫焊或有氣孔導致泄漏時，可以直接將聯箱拆開，進行補焊。

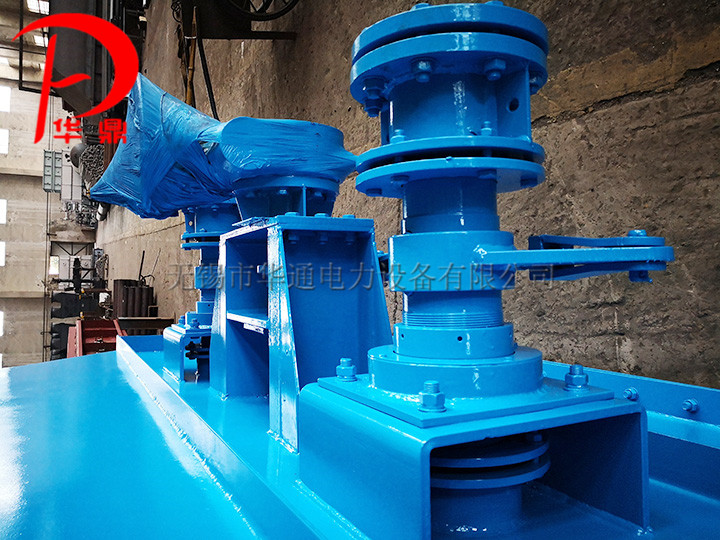

旋轉式暖風器的蒸汽及疏水接口采用旋轉接頭連接，轉動時不需要拆卸與其連接的蒸汽和疏水管道。
旋轉式暖風器的傳動軸與框架結合處采用填料函密封，保證軸側無泄漏；框架側均設有導流板，防止轉動管束與框架之間形成風走廊。
旋轉式暖風器可采用手動、電動或氣動方式。
